Instalační panel 3U s DIN lištou do 19" rozvaděče, BK RAL9005 RAIL-3U-DIN-BK

Značka: Solarix

Záruční doba: 2 roky

Objednací kód: 80138325

Měrná jednotka (MJ): kus

Min. odběrné množství (MJ): 1

Dodací lhůta: ihned

Instalační panel pro snadné umístění komponentů na DIN lištu.

460,00 CZK bez DPH

556,60 CZK bez DPH

Informace o produktu:

+420 533 338 823

Jan Klanica

tisk

Pro umístění velkého množství elektrických komponentů se standartizovaným uchycením na DIN lištu, nabízíme panel pro instalaci těchto modulárních přístrojů.
Tento panel v zástavné výšce 19" 3U, umožňuje optimálně umístit a následně propojit tyto většinou silové prvky v rozvaděči a to odděleně od ostatního zařízení a kabeláže.

Panel je standardně vybaven DIN lištou a předním krytem s otvorem 400 x 46mm.
Celý panel lze pomocí zemnicího šroubu propojit k centrálnímu bodu v rozvaděči.

Rozměry:
výška 133 mm (3U)
šířka 19" (šířka vnitřního prostoru 430 mm)
hloubka 60 mm

Kapacita panelu:
22 modulárních přístrojů šířky 17,5 mm

Materiál:
ocelový zinkovaný plech lakovaný práškovou barvou v odstínu RAL 7035 (šedá) nebo RAL 9005 (černá)

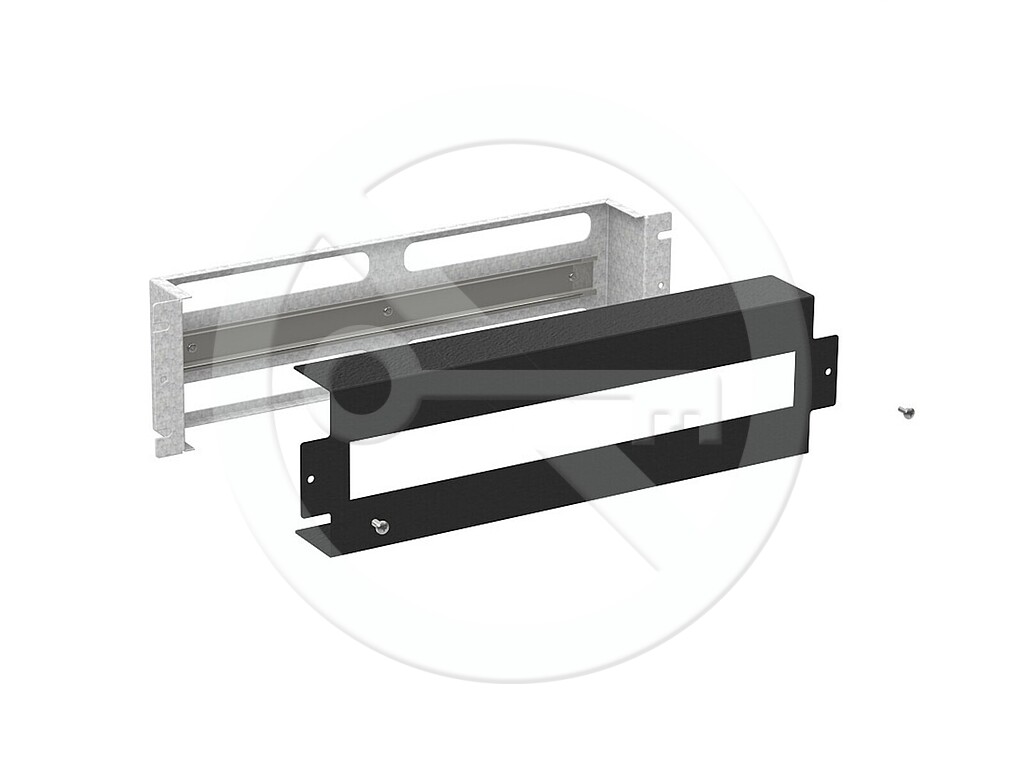

Rozsah dodávky:
prázdný instalační panel (1 ks)

skládající se z následujících dílů:

základna s DIN lištou a uzemňovacím šroubem
přední kryt
montážní materiál pro upevnění předního krytu
